تصميم وتنفيذ محطة مياه الشرب بالمرج

تصميم وتنفيذ محطة مياه الشرب بالمرج - مصر

2011 :: مشروعات منتهية :: المياه والصرف الصحى ::

المالك : وزارة الأسكان والمرافق والتنمية العمرانية الجهاز التنفيذى لمشروعات مياه الشرب والصرف الصحى بالقاهرة الكبرى والأسكندرية
المقاول العام:شركة المقاولون العرب ”عثمان أحمد عثمان وشركاه “
إستشاري الأعمال المدنية: المكتب الإستشاري الهندسي (يوتيليتيز)
إستشاري الأعمال الكهروميكانيكية: إدارة التصميمات والتوريدات الكهروميكانيكية بشركة المقاولون العرب ”عثمان أحمد عثمان وشركاه “
إستشاري المالك: مكتب إنفايروسيفك مركز الإستشارات البيئة والهندسية
مقاول الأعمال الكهروميكانيكية : كونسرتيوم شركات باماج ألمانيا / باماج مصر

تقع المحطة فى حى المرج بمحافظة القاهرة على مساحة 5.5 فدان يغذيها خطين من المواسير الخرسانية قطر 1800 مم بطول 14 كم من موقع المأخذ على ترعة الاسماعيلية بقرية سرياقوس بمحافظة القليوبية ويعد التصميم الانشائى للمحطة من اول التصميمات فى جمهورية مصر العربية يتبع نظام التوسع الراسى وليس الافقى وذلك لضيق المساحة المقام عليها المحطة .
يقع المشروع فى شارع محمد نجيب على أرض المحطة القديمة فى المنطقة الواقعة بين محطتى مترو الأنفاق( المرج والمرج الجديدة ) ؛ على مساحة تبلغ حوالى (23000م2) وتتكون من 6 وحدات من ((LOT 2 إلى ((LOT 7 ؛ بالإضافة إلى المساحة المخصصة للمأخذ LOT 1)) على ترعة الإسماعيلية تقدر بحولى (7200م2) ويتكون من عدد 3 مبانى (المأخذ – محطة المياه العكرة- وحدة التوليد).
يتم تغذية المحطة بالمياه العكرة من ترعة الإسماعيلية عن طريق خطين مواسير من الخرسانة المسلحة سابقة الإجهاد قطر 1800 مم ؛ بطول إجمالي ( 13.5 كم ) .
المناطق المستفيدة من المشروع : هي ( المرج ــ السلام ــ النهضة ــ ضواحي عين شمس ــ مصر الجديدة ــ مدينة نصر ) .

LOT 1 يتكون من:
مأخذ.
محطه طلمبات مياه العكره.
وحده توليد احتياطيه فى حاله انقطاع التيار الكهربائى.
عدد 4 طلمبات لغسيل المصافى .
منظومه الحمايه ضد الطرق المائى.

LOT2 :
يتكون من عدد 3 حوض تركيز للحمأه .
عدد 6 طلمبات ضخ المياه سعه 1200 م3 / ساعه.
عدد2 مجفف الحمأه .

مبانى المروقات
وهو عباره عن خلطات المزج السريع ويتم فى هذه المرحله الحقن المبدئى للكلور وحقن الشبه

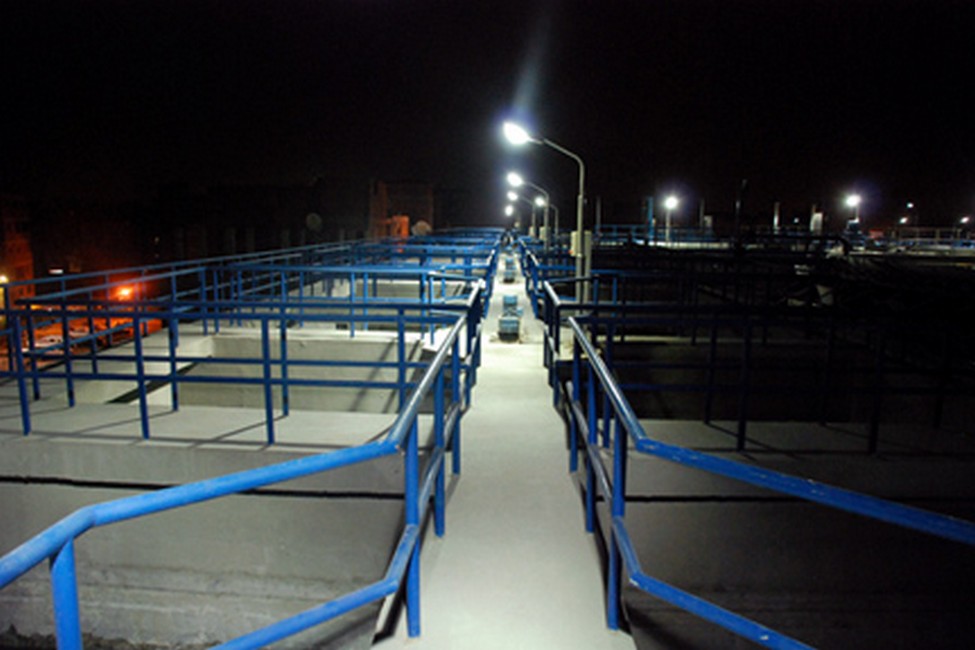

مبانى المرشحات
وتتكون من 48 مرشح شامله منضده تشغيل.
عدد2 ضاغط هواء .
حوض الغسيل العكسى .
طلمبات الغسيل العكسى عدد 6 بسعه 1000م3/ ساعه .
عدد 4 طلمبات تصافى.
عدد 3BLOWER سعه 5000 م3 / ساعه .

مبنى طلمبات المياه المرشحة:
محطه تنقيه مياه الشرب تتكون من : عدد 5 طلمبه سعه 4200 م3/ ساعه.
رافع مانوميترى 6 بار وعدد 5 طلمبات الرفع المانوميترى 9 بار .
